网络可视对讲系统IP点对点应用及配置

       点对点呼叫,又被称为IP呼叫,或者IP直拨。指的是两个终端设备之间,不经过第三方设备或者服务器,直接进行点对点的呼叫。点对点呼叫是最简单的实现音视频通信的方式,它的优点是成本低,配置简单;缺点是只能在局域网内使用,无法穿透不同的网络。
        点对点呼叫主要应用于小型场景中,如家庭门禁对讲,小型别墅门禁对讲,小型停车场求助对讲等。
1. 典型应用场景
1.1 小型停车场应用
在停车场应用中,对讲设备安装于停车场出入口,当遇到道闸不抬杆,收费异常等紧急情况时,死机使用对讲与值班室进行沟通协商。

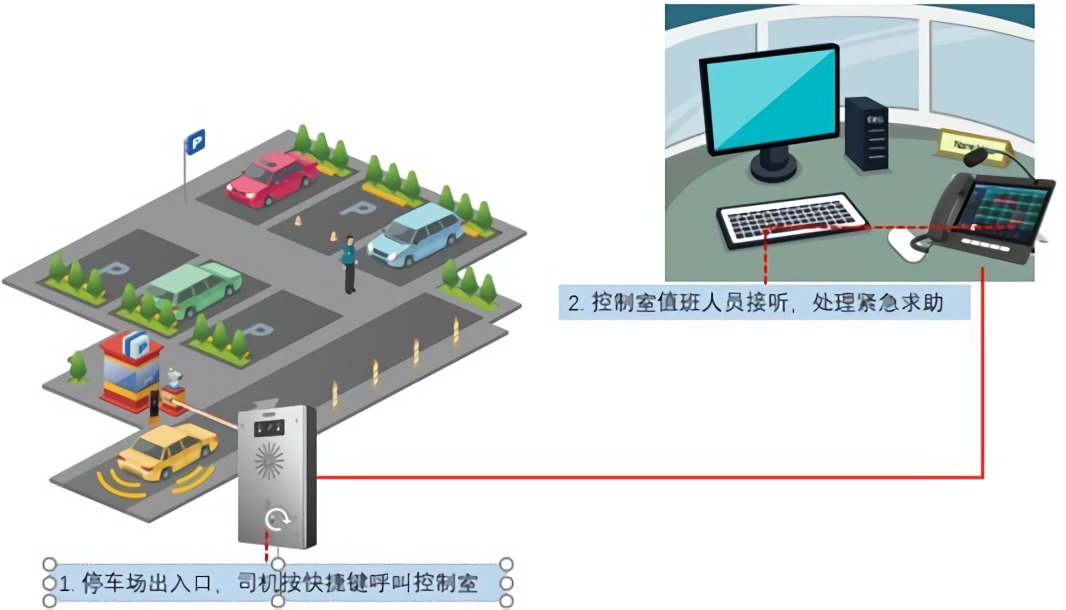

小型停车场IP呼叫

1.2 小型公寓应用

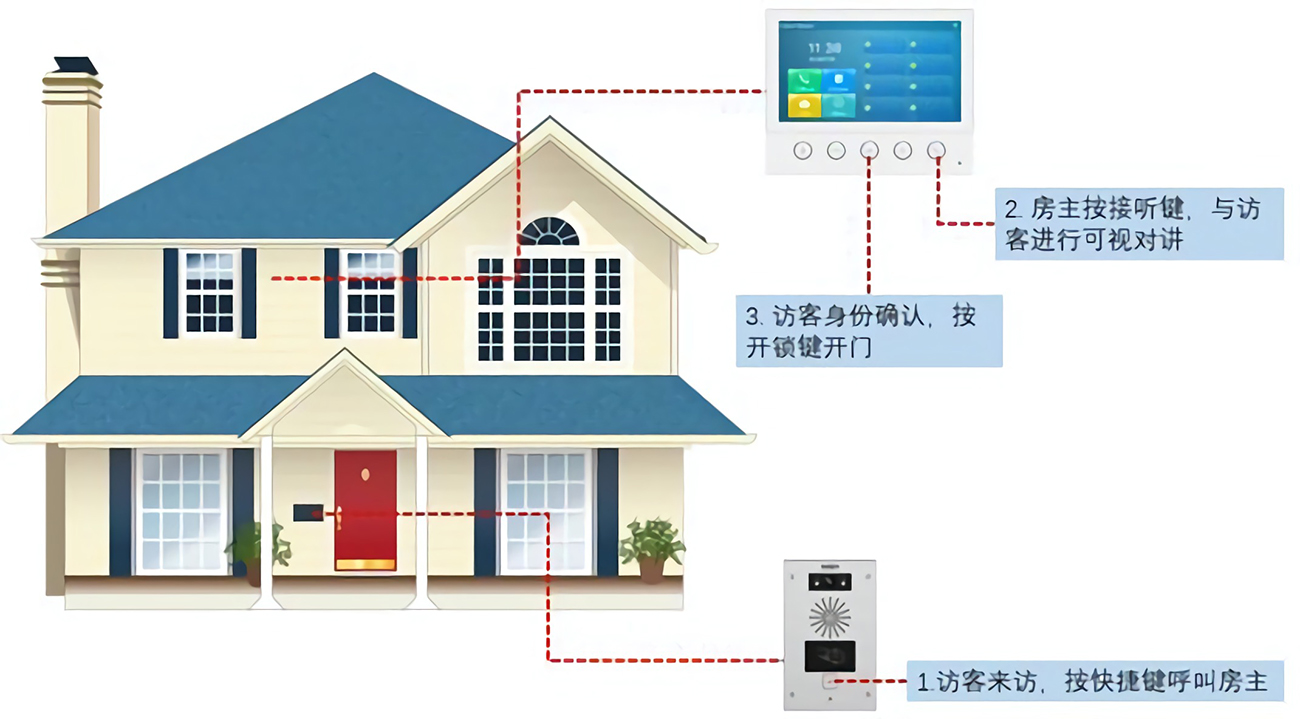

小型公寓应用中,大门口使用门禁,访客来访时,按对应的房间号呼叫业主,业主确认访客身份后,可按“解锁”按钮,远程开门。
小型公寓IP呼叫
2. 点对点应用网络拓扑结构
       网络拓扑结构讲网络设备从实际的使用场景中抽象出来,避免实际安装中非网络设备引入,造成理解的困扰,方便前端安装人员及技术支持理解网络结构。

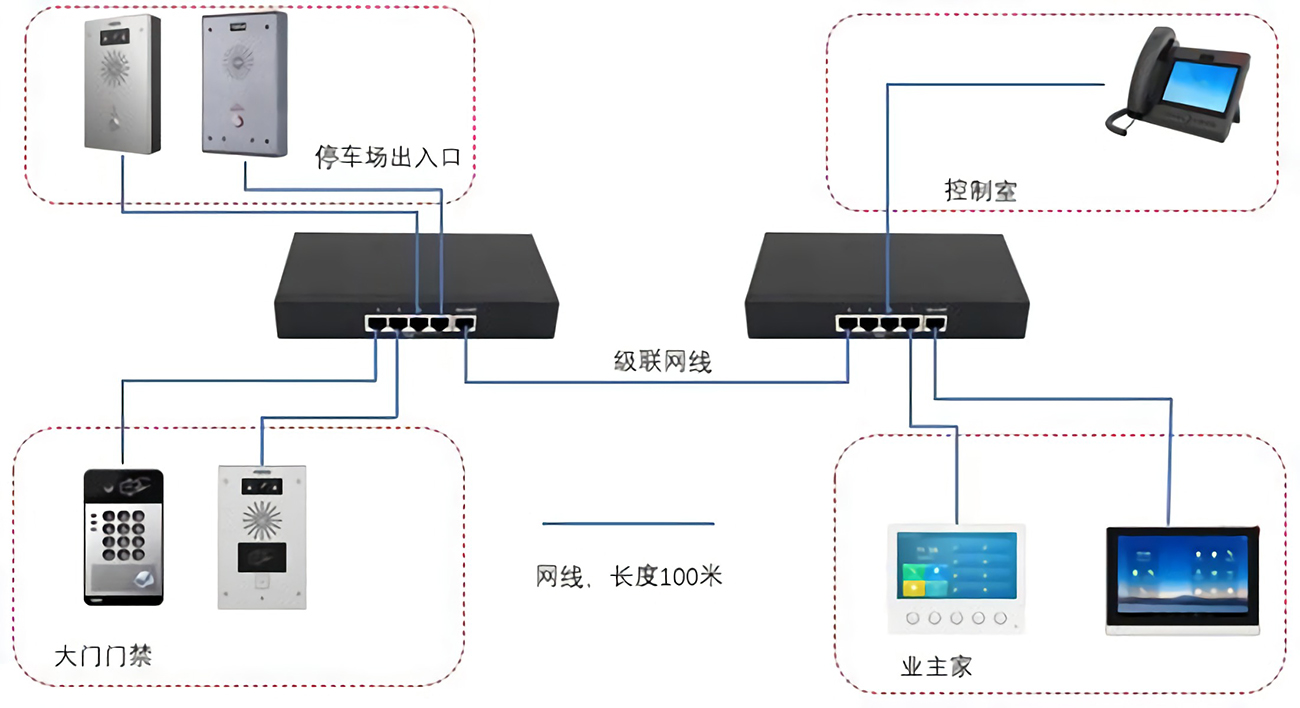

2.1 多台终端设备与交换机进行组网
终端设备与交换机进行组网,交换机与终端设备之间使用五类/六类网线进行连接,此组网结构可覆盖的范围在300米以内。

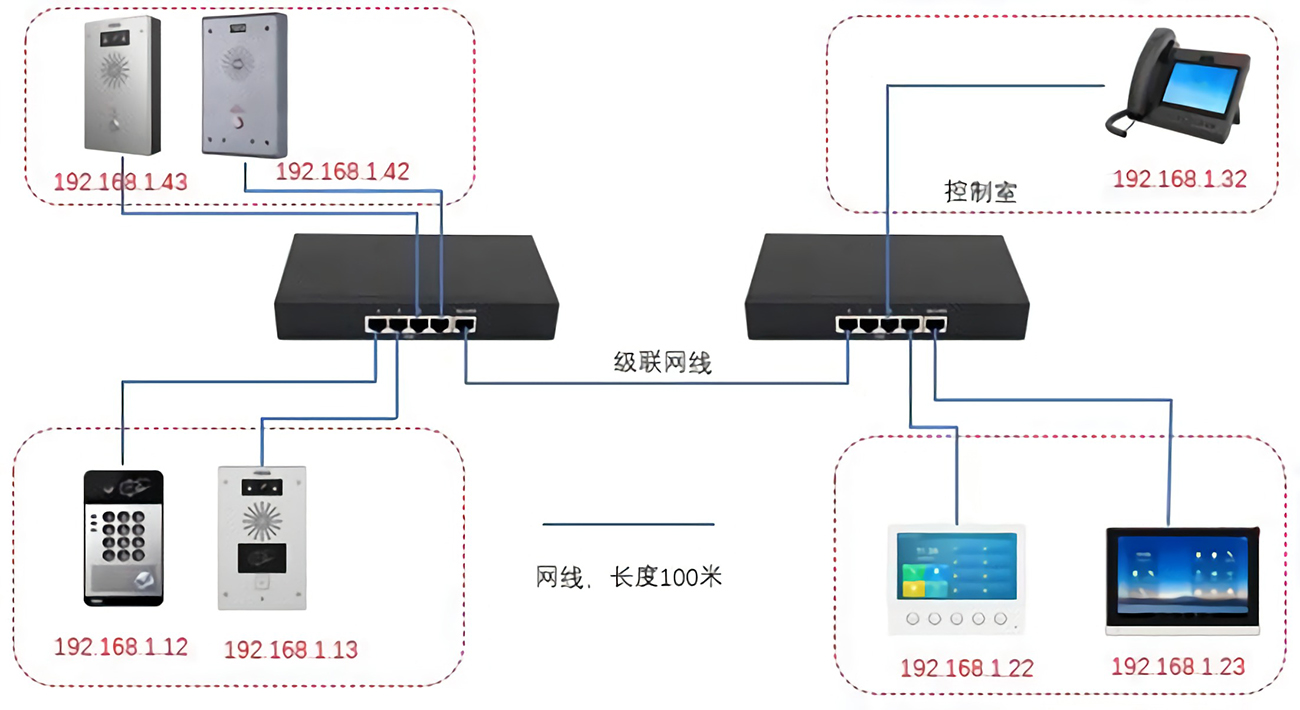

多台终端设备与交换机进行组网

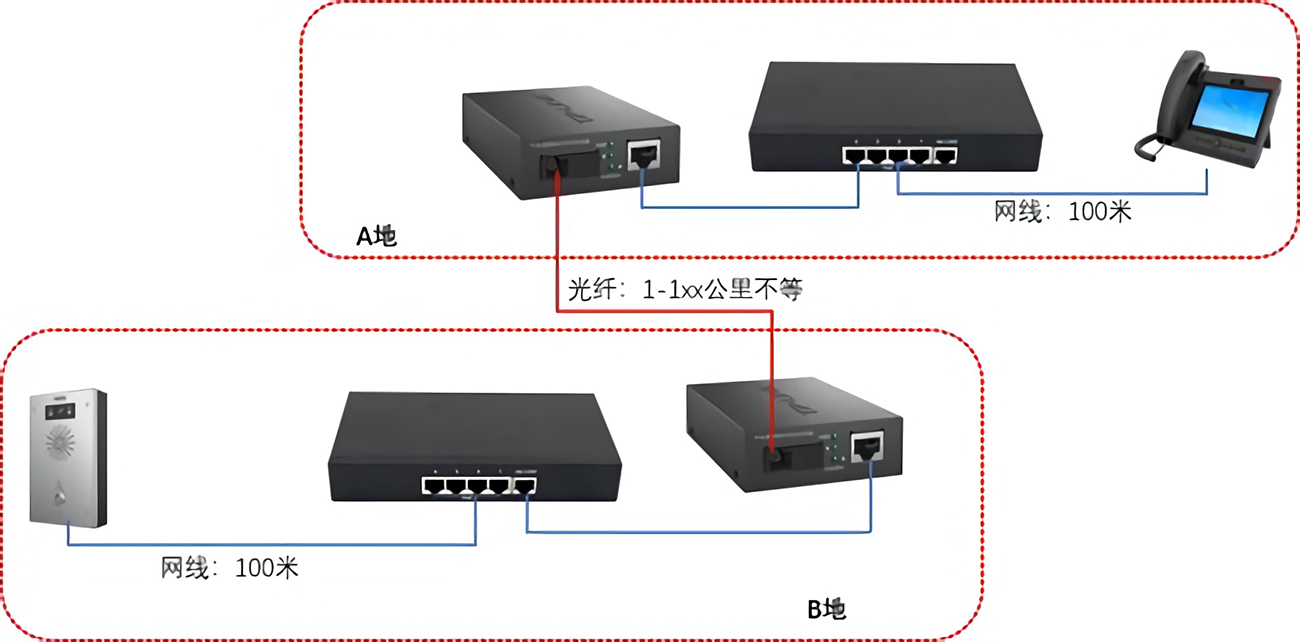

2.2 两台终端设备通过光电转换器进行远距离组网
通过光电转换器,可以扩展组网覆盖的范围。光电转换器可以讲网线传输的电信号与光纤传输的光信号之间进行转换。

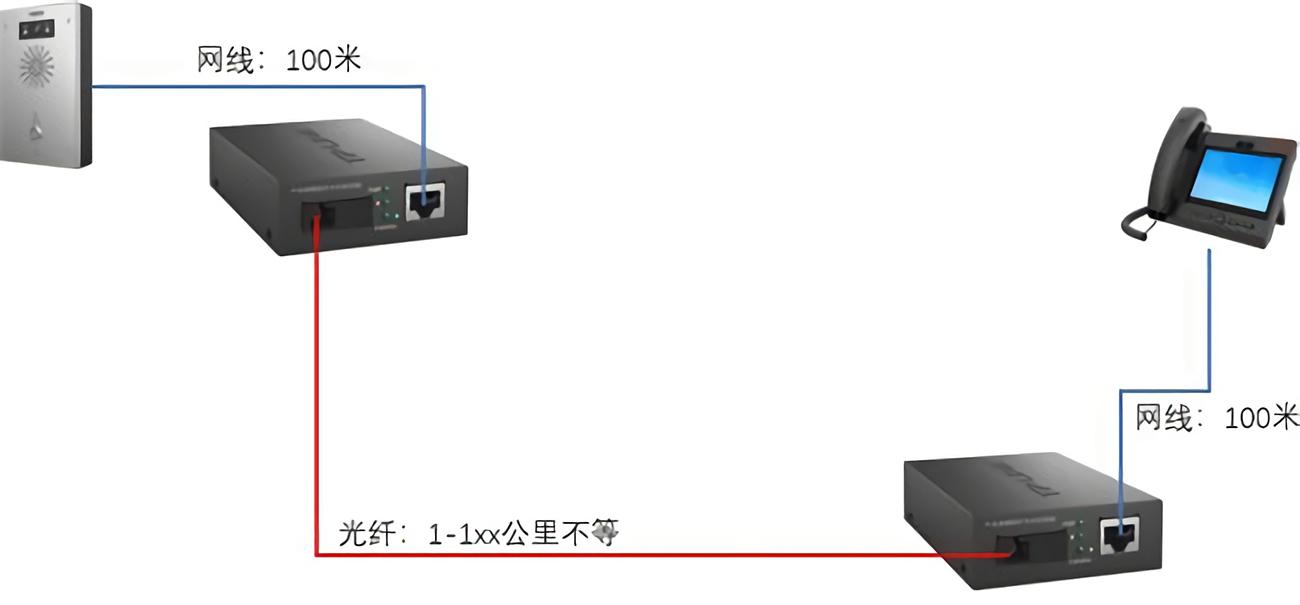

两台终端通过光电转换器进行远距离组网

2.3 多台终端设备与交换机通过光电转换器进行远距离组网
       通过光电转换器和交换机,可以大大的扩展组网的覆盖距离以及接入终端设备的数量。不同的地点之间,通过光电转换器及光纤进行连接;同一个地点内,使用交换机进行扩展接入的接口数量。终端设备都连接到交换机上。
多台终端与交换机通过光电转换器进行远距离组网

3. IP电话机与对讲之间的点对点配置
3.1 IP地址查询与配置
       使用点对点进行呼叫时,终端设备的IP地址必须配置为静态IP地址,网络中的每一台终端设备,分配同一个网段的不同IP地址:即网络地址相同,主机地址不同。举例,如下图中所示:
IP地址查询与配置

关于如何查询与设置IP地址,请查看文档:如何查询与设置IP地址

3.2 配置对讲呼叫到网络电话机:快捷键配置
      配置将通过WEB页面进行配置。此配置适用于型号:i11,i12,i16V,i18S,i20S,i23S,i30,i31S,i32V,i33V,PA2。

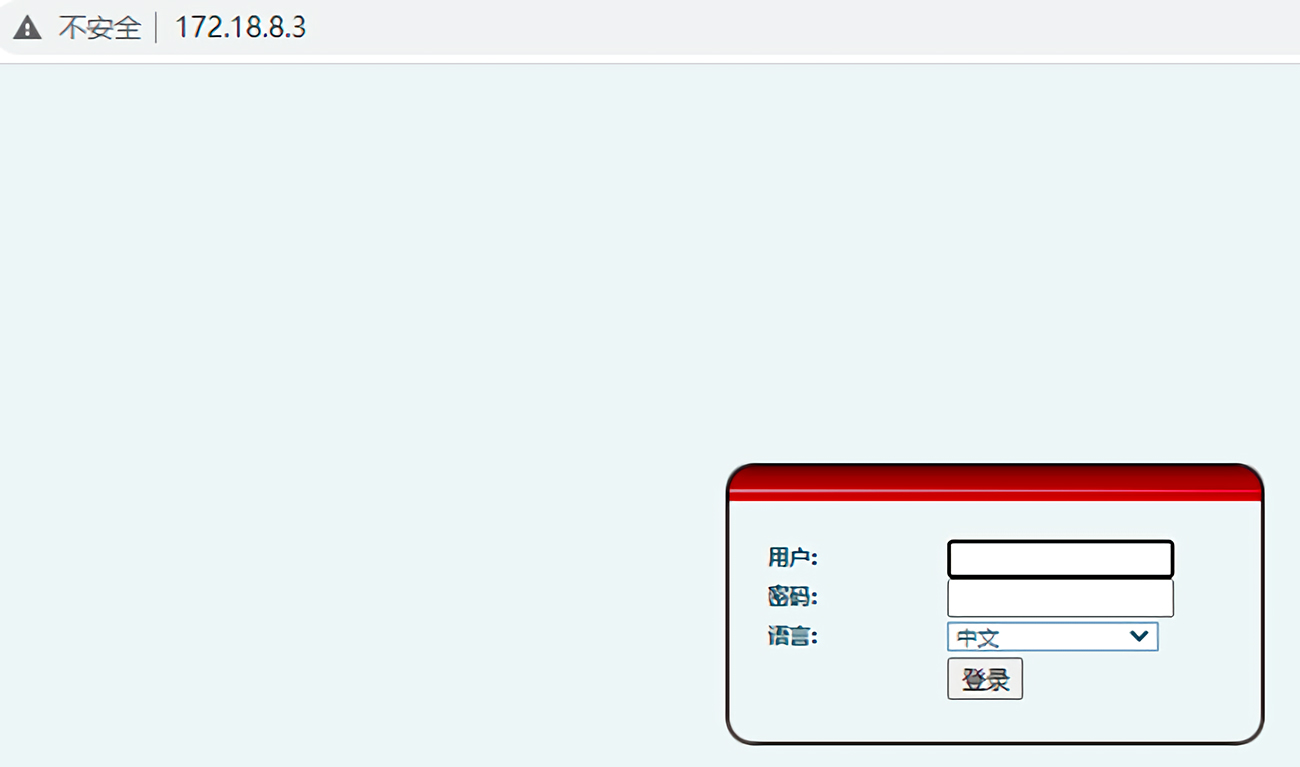

首先,登陆终端设备对讲/门禁的WEB页面:
设备WEB页面登陆

        默认的用户名为admin,密码为admin.
        其次,点击快捷键,进入快捷键配置页面,不同的型号,快捷键的数量不一样,此例子中,我们默认使用快捷键1:
快捷键配置

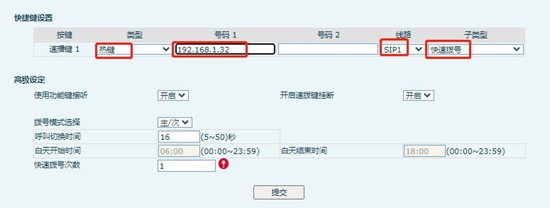

       选择类型为:热键;在号码1中,输入IP电话机的IP地址,即按下此快捷键,会呼叫到IP电话机;线路选择:SIP1, 子类型选择为快速拨号。
       此时,如果按此快捷键,会呼叫到IP电话机,但由于IP电话机默认不允许IP呼入,所以,呼叫会被拒绝,对讲/门禁会提示“嘟嘟嘟”的忙音。

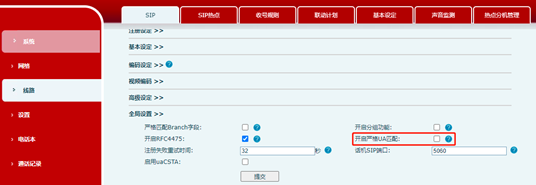

       最后,登陆IP电话机的WEB页面,点击“线路“ --”SIP“--“全局设置”,取消选择参数“开启严格UA匹配”,取消此选型,将IP电话机允许IP呼入。
全局设置

以上配置完成后,将可以从对讲/门禁呼叫到IP电话机上。

3.3 配置IP电话机呼叫到对讲:快捷键配置
[注:以下例子适用于大部分方位中高端IP电话机]

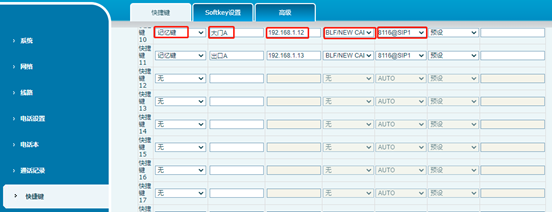

首先,登陆IP电话机的WEB页面,点击“快捷键”:
快捷键配置话机呼到对讲
选择对应的快捷键,此例子中,选择了快捷键10和11
类型:记忆键
姓名:输入自定义名称,此名称将显示在快捷键的屏幕上(针对有快捷键屏幕的IP电话机)
值:输入对讲/门禁的IP地址,例子中输入了对讲的IP地址192.168.1.12
子类型:BLE/NEWCALL,选择此子类型,按下快捷键将发起新的呼叫
线路:线路SIP1.新发起的呼叫将从此线路呼出

3.4 配置IP电话机呼叫到对讲:电话本配置
        在使用点对点IP呼叫时,IP电话机收到时,默认显示的是对讲/门禁的IP地址,而没有显示名称。通过配置电话本,实现名称与门禁/对讲IP地址之间的对应关系,可在IP电话机上显示电话本中的名称。

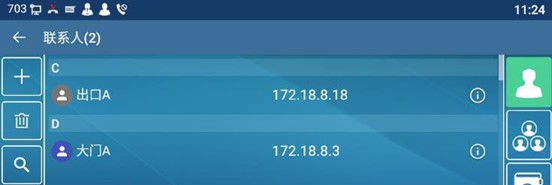

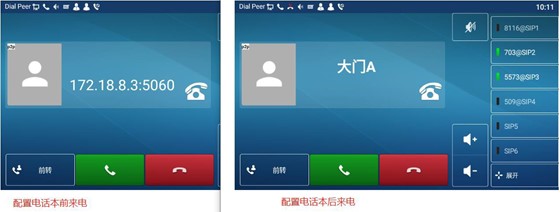

        如下图所示,配置电话本之前与之后,来电显示对比:
电话本配置前后显示对比
配置电话本,已FanvilX7A举例:

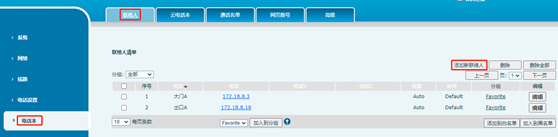

登陆IP电话机的WEB页面,点击“电话本”,在出现的“联络人”页面下,点击“添加新联络人”:
添加新联络人

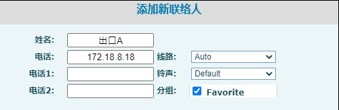

在出现的新窗口中,输入联系人姓名及电话,电话使用对方的IP地址
添加新联络人
完成每一台设备的配置,用户可以通过操作电话本,呼叫到对应的设备上:
Ip地址呼出对应设备

3.5 配置IP电话机呼叫到对讲:拨号规则

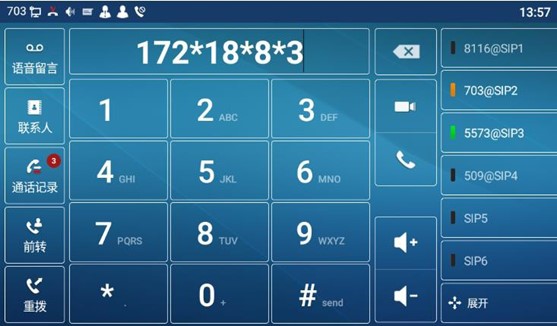

       当用户在IP电话机上操作点对点呼叫时,需要呼叫对方的IP地址。操作步骤如下:按免提/或者摘机,输入对端IP地址,如172.18.8.3,再点击呼叫按钮,如下图,.号使用*号代替:
话机呼叫到对讲:拨号规则配置
        此操作需要用户知道对方的IP地址,操作也比较繁琐;为了解决此问题,我们可以使用拨号规则:用户只需要输入一个短号,即可呼叫到对应的IP地址,与普通的打电话过程一样。

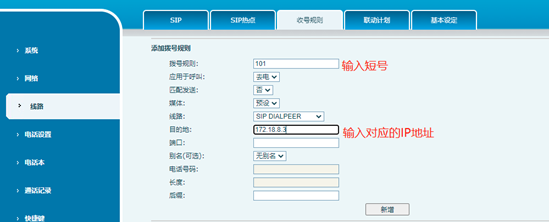

        为了实现此功能,我们需要在“收号规则”中配置短号与IP地址之间的对应关系。打开话机的WEB页面–线路–收好规则:
短号与IP地址快捷配置
点击“新增”,完成一条收好规则的添加;为每台设备添加规则,添加完成后,效果如下:
快捷键呼叫效果
完成后,只需要呼叫101,就会呼叫IP地址172.18.8.3;呼叫102,就会呼叫IP地址172.18.8.18

4. 室内机与门禁之间的点对点配置
4.1 IP地址查询与配置
       点对点呼叫,使用的IP地址作为设备之间的唯一标识。
       因此,首先要把设备的IP地址配置为静态的IP地址,使用动态IP地址时,IP地址是动态的,就无法达到设备的唯一标识的目的。如何将终端设备的IP地址配置为静态IP地址,请参考:IP地址查询与配置
4.2 配置门禁呼叫到控制室:快捷键配置
       门禁设备至少有一个快捷键,快捷键的作用是快速呼叫到指定的号码/IP,根据应用场景的不同:在小型应用中,快捷键直接呼叫到业主的室内机上;在住宅公寓等应用中,快捷键呼叫到控制室。
配置门禁的快捷键,步骤如下:
1. 登陆门禁的WEB页面,点击“快捷键”
门禁快捷键配置
2. 在快捷键页面,配置快捷键类型即被叫号码/IP等

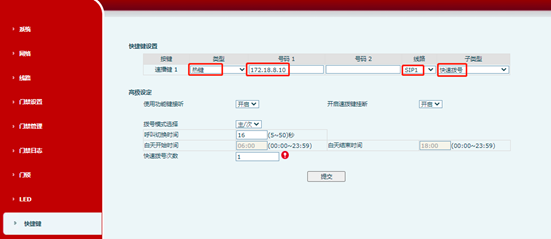

门禁配置热键
如图中所示:类型:热键
号码1:控制室话机或者业主室内机的IP地址,此例子中为172.18.8.10.
实际配置时,需把IP地址替换为实际使用的IP地址线路:SIP1
子类型:快速拨号
3. 在室内机/控制室IP电话机上配置允许IP呼入

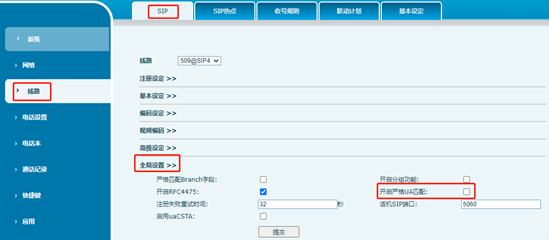

登陆室内机/控制室IP电话机的web页面,打开“线路”–“SIP”–“全局配置”,取消选择“开启严格UA匹配”,并提交:
室内机全局配置

4.3 配置门禁呼叫到室内机:房号(短号)配置
      门禁安装在住宅公寓时,门禁呼叫业主,需要在键盘上操作。在使用点对点呼叫时,呼叫操作比较麻烦,用户也无法记住业主家的IP地址。因此,我们使用呼叫房号(短号)的方式,来简化用户操作,也更符合实际应用需求。
在使用之前,需要配置房号与业主室内机的IP地址之间的绑定关系,配置步骤如下:
a. 登陆门禁的WEB页面,点击“门禁管理”

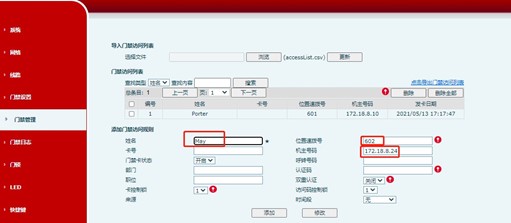

b. 在门禁管理页面,输入以下内容:
门禁配置
在添加门禁访问规则下:姓名:输入业主姓名
位置速拨号:输入自定义的短号号码,建议使用房间号,如601,602
机主号码:输入业主室内机的IP地址,此处举例为172.18.8.24.实际使用时,需替换为实际使用的室内机的IP地址点击“添加”。
为每一个业主,配置一条规则,完成后,会在门禁列表下显示所添加的规则:
门禁访问列表

c. 在SIP线路1上选择“允许不注册呼出”

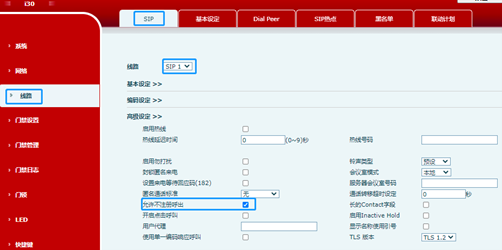

在门禁的WEB界面,点击“线路”–“SIP” -“高级设定“–”允许不注册呼出“
线路设置
配置完成后,用户可以在门禁上按*601,并等待呼叫到业主室内机。

4.4 配置室内机呼叫到门禁:快捷键配置

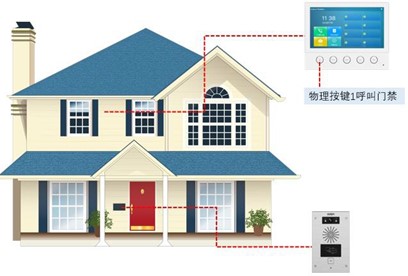

       室内机型号有i51W,i52W,i53W,i56A.其中,i51W/i52W只有5个物理按键,没有触摸屏;i53W有5个物理按键,并且带触摸屏;i56A带触摸屏。
对于i51W/i52W/i53W,物理按键的第一个按键定义为快速拨号按键,用于呼叫门禁。
室内机快捷键配置呼叫到门禁
在使用之前,需要进行配置,步骤如下:
1. 登陆室内机的WEB页面,打开“快捷键”
2. 在“快捷键”配置页面下,配置快捷键1的相关参数:

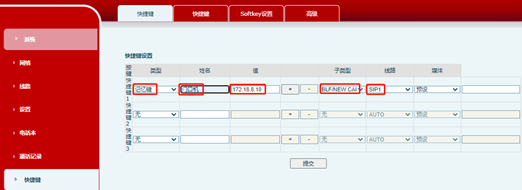

室内机记忆键配置
类型:记忆键
姓名:填写自定义名称,此名称将会显示在室内机的通话界面中
值:填写门禁的IP地址/号码,此处举例使用172.18.8.10,为门口机的IP地址,实际使用时,需填写实际的门禁IP地址/号码
子类型:BLE/NEWCALL,即新呼叫的意思线路:SIP1
3. 点击提交,测试按键呼叫

5. 点对点应用及配置中遇到的主要问题及排查思路
5.1 对讲/门禁呼叫IP电话机/室内机,立即听到“嘟嘟嘟”的忙音,原因是什么?
       IP电话机和室内机默认不允许IP呼入,所以对讲门禁呼叫时,呼叫被拒绝了,对讲和门禁播放“嘟嘟嘟”忙音提示通话被拒绝。可检查IP电话机/室内机的参数:web–线路–SIP–全局设置–“开启严格UA匹配”,取消选择。提交之后,再尝试。
5.2 IP电话机/室内机呼叫对讲/门禁,屏幕上提示“线路不可用”,怎么办?
       此问题一般出现在,使用IP电话机/室内机的快捷键呼叫时,在配置快捷键呼叫时,需要选择线路,当选择的线路不可用时,会出现线路不可用的提示,建议可以把“允许不注册呼出”选项选择上,此配置在线路–SIP–基本蛇形下
5.3 IP电话机/室内机呼叫对讲/门禁,对讲可以听到IP电话机的声音,但是IP电话机听不到对讲的声音,可能的原因是什么?
       可能的原因是,IP电话机/室内机使用了子类型”对讲机“呼叫对讲/门禁。当对讲/门禁接收到“对讲机”类型的呼叫时,对讲/门禁会默认把麦克风静音。“对讲机”类型的呼叫,一般使用在对讲或者广播中。因此建议把子类型修改
为”BLC/NEWCALL”。
5.4 点对点呼叫时,在IP电话机/室内机上只显示了对讲的IP地址,如何能显示名称?
5.5 在点对点IP呼叫中,话机和室内机默认显示来电IP地址,而不显示名称。用户可在配置室内机/IP电话机的快捷键时,同时配置名称。或者配置电话本,参考:配置IP电话机呼叫到对讲:电话本配置
