网络综合布线---现场验收

       甲方、乙方共同组成一个验收小组,对已竣工的工程进行验收。作为网络综合布线系统,在物理上主要验收的点有以下几个。
(1) 工作区子系统验收
对于众多的工作区不可能逐一验收,而是由甲方抽样挑选工作间。
验收的重点:
      1)线槽走向、布线是否美观大方,符合规范。
      2)信息插座是否按规范进行安装。
      3)信息插座安装是否做到一样高、平、牢固。
      4)信息面板是否都固定牢靠。
(2) 水平干线子系统验收
水平干线验收主要验收点有:
      1)槽安装是否符合规范。
      2)槽与槽,槽与槽盖是否接合良好。
      3)托架、吊杆是否安装牢靠。
      4)水平干线与垂直干线、工作区交接处是否出现裸线,有没有按规范去做。
      5)水平干线槽内的线缆有没有固定。
(3) 垂直干线子系统验收
      垂直干线子系统的验收除了类似于水平干线子系统的验收内容外,要检查楼层与楼层之间的洞口是否封闭,以防火灾出现时成为一个隐患点。线缆是否按间隔要求固定?拐弯线缆是否留有弧度?
(4) 电信间、设备间子系统验收
       电信间、设备间子系统验收主要检查设备安装是否规范整洁。
       验收不一定要等工程结束时才进行,往往有的内容是随时验收的,这里把网络布线系统的物理验收归纳如下。
1.施工过程中甲方需要检查的事项
(1)环境要求
      1)地面、墙面、天花板内、电源插座、信息模块座、接地装置等要素的设计与要求。
      2)设备间、电信间的设计。
      3)竖井、线槽、打洞位置的要求。
      4)施工队伍以及施工设备。
      5)活动地板的敷设。
(2)施工材料的检查
     1)双绞线、光缆是否按方案规定的要求购买。
     2)塑料槽管、金属槽是否按方案规定的要求购买。
     3)机房设备如机柜、集线器、接线面板是否按方案规定的要求购买。
     4)信息模块、座、盖是否按方案规定的要求购买。
(3)安全、防火要求
     1)器材是否靠近火源。
     2)器材堆放是否安全防盗。
     3)发生火情时能否及时提供消防设施。
2、检查设备安装

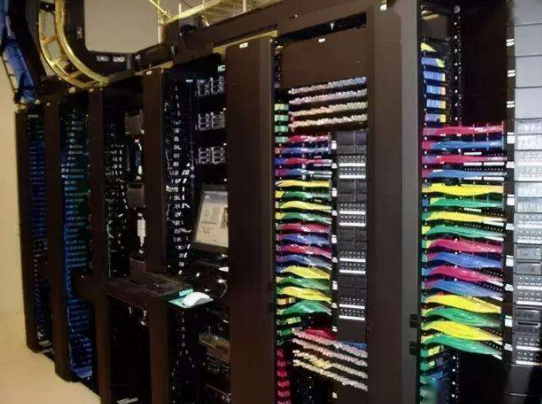

(1)机柜与配线面板的安装
     1)在机柜安装时要检查机柜安装的位置是否正确;规定、型号、外观是否符合要求。
     2)跳线制作是否规范,配线面板的接线是否美观整洁。
(2)信息模块的安装
      1)信息插座安装的位置是否规范。
      2)信息插座、盖安装是否平、直、正。
      3)信息插座、盖是否用螺丝拧紧。
      4)标志是否齐全。
3、双绞线电缆和光缆安装
(1)桥架和线槽安装
      1)位置是否正确。
      2)安装是否符合要求。
      3)接地是否正确。
(2)线缆布放
      1)线缆规格、路由是否正确。
      2)对线缆的标号是否正确。
      3)线缆拐弯处是否符合规范。
      4)竖井的线槽、线固定是否牢靠。
      5)是否存在裸线。
      6)竖井层与楼层之间是否采取了防火措施。
4、室外光缆的布线
(1)架空布线
      1)架设竖杆位置是否正确。
      2)吊线规格、垂度、高度是否符合要求。
      3)卡挂钩的间隔是否符合要求。
(2) 管道布线
      1)使用管孔、管孔位置是否合适。
      2)线缆规格。
      3)线缆走向路由。
      4)防护设施。
(3) 挖沟布线(直埋)
      1)光缆规格。
      2)敷设位置、深度。
      3)是否加了防护铁管。
      4)回填土复原是否夯实。
(4) 隧道线缆布线
      1)线缆规格。
      2)安装位置、路由。
      3)设计是否符合规范。
5、线缆终端安装
     1)信息插座安装是否符合规范。
     2)配线架压线是否符合规范。
     3)光纤头制作是否符合要求。
     4)光纤插座是否符合规范。
     5)各类路线是否符合规范。
       上述5点均应在施工过程中由甲方和督导人员随工检查。发现不合格的地方,做到随时返工,如果完工后再检查,出现问题就不好处理了。
