网络电话机uaCSTA置及使用说明

uaCSTA 是一种由 ECMA 提出的、由 CSTA 发展演进而来的基于 SIP 协议+XML 的 CTI 规范。
2.3 术语表
uaCSTA                User Agent Computer Supported Telecommunications Applications
CSTA                    Computer Supported Telecommunications Applications
ECMA                   European Computer Manufacturers Association
2.4 参考文档
http://www.ecma-international.org/publications/techreports/E-TR-087.htm
http://wiki.snom.com/Category/CSTA/uaCSTA
http://www.ecma-international.org/publications/standards/Ecma-269.htm
https://plus-software.com/help/help.php?item=2002&lang=us
2.5 uaCSTA 的连接模式

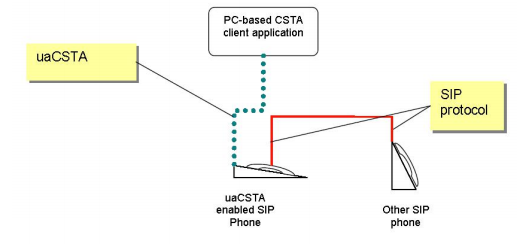

uaCSTA 是通过 SIP 协议,实现 CTI 对 SIP 话机的远程连接和管理的:
远程连接管理
                                                                       图2.1
远程连接管理
                                                                      图2
连接模式

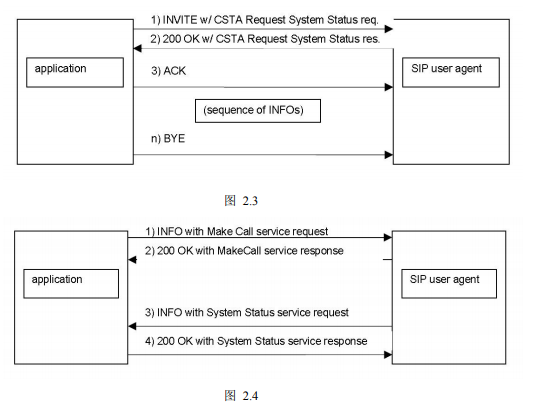

uaCSTA server 和 sip 话机通过 SIP INVITE 消息建立连接,通过 INFO 进行控制信息交互:
3 配置说明
3.1 网页配置

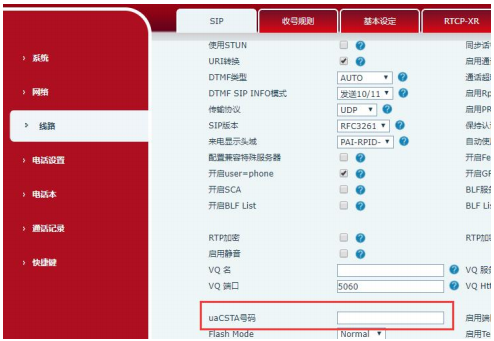

网页配置
                                                                             图 3.1
uaCSTA 所要控制的某条线路的号码,填写哪路的号码就绑定哪路(3cx 服务器 uaCSTA和通话账号注册使用同一条线路)。

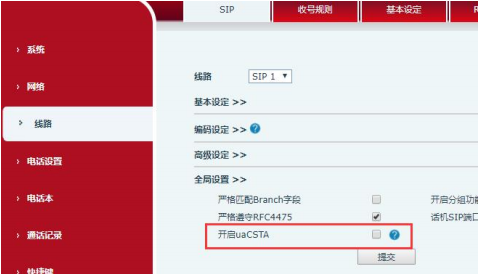

线路配置
                                                                图 3.2
是否开启 uaCSTA 功能。
3.2 txt 格式配置项名称
<SIP CONFIG MODULE>
CSTA Enable :0                     0:开启 uaCSTA 功能;1:关闭 uaCSTA 功能
SIP1 CSTA Number                 : 为正常通话注册的号码
3.3 点分法格式配置项名称
sip.CSTAEnabled
sip.line.1.CSTANumber
4 使用说明
4.1 配置

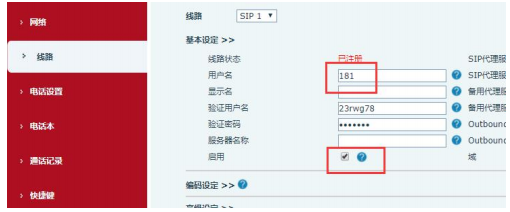

线路配置
                                                                      图 4.1

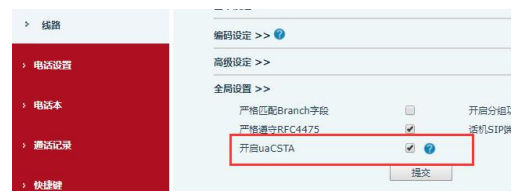

开启 uaCSTA
开启 uaCSTA
                                                                 图 4.2

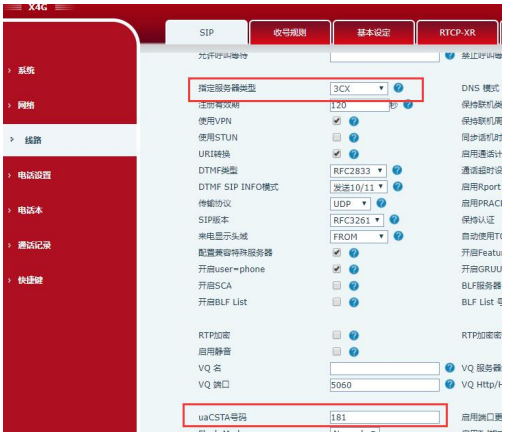

uaCSTA Number 填写为注册的号码,服务器类型选择为 3CX
注册
                                                               图 4.3
注册。
4.2 抓包
建立连接
                                                                图 4.4

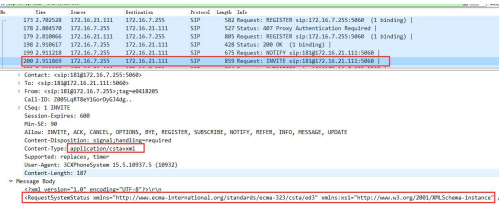

在注册成功后,服务器发送 invite 请求与话机建立 uaCSTA 链接。
建立连接

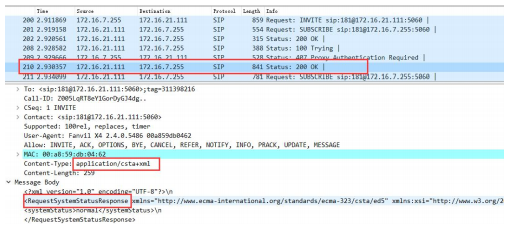

                                                          图 4.5
话机回复 200 OK,链接建立
链接建立
                                                图 4.6

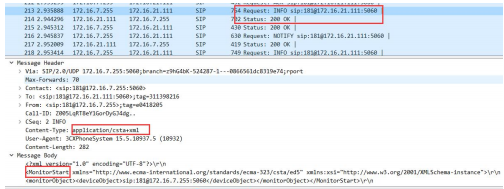

服务器发送 MonitorStart 开始监听,话机回复 200 OK。uaCSTA 服务器与话机之间的所有信息交互都是通过 INFO 包来实现的。
4.3 客户端使用

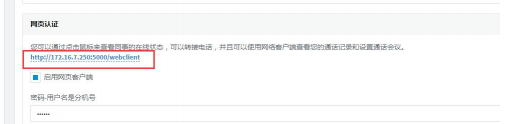

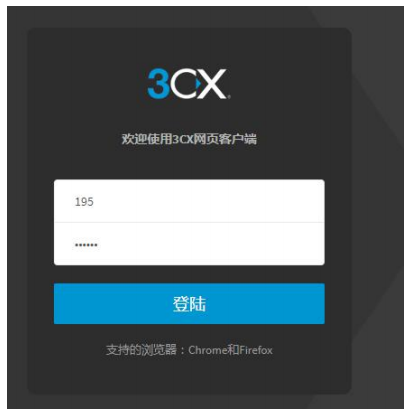

客户端登陆:在服务器分机下找到注册的账号,常规下有一个网页认证,点击链接可登陆客户端。
客户端登陆
                                               图 4.7
登陆界面输入分机号和密码登陆。
密码登陆
设置状态
设置状态
                                              图 4.9

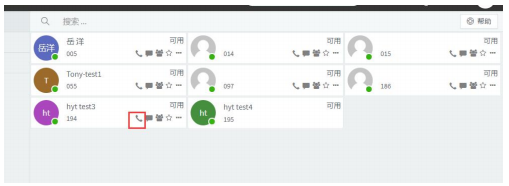

呼叫
呼叫
                                                     图 4.10

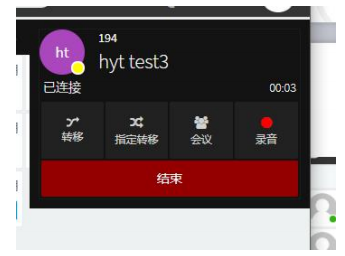

通话操作
通话操作
