网络电话机TR069配置及支持说明

更新时间:2022-08-13

 TR-069 介绍

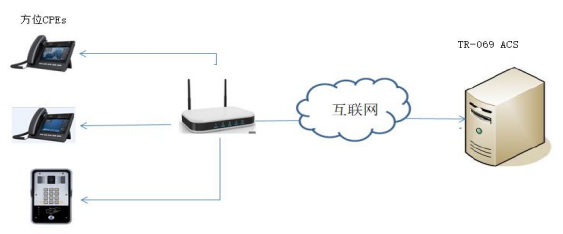

       TR-069 是由 DSL 论坛所开发的技术规范之一,其全称为“CPE(客户端设备 Customer Premise Equipment)广域网管理协议”,TR-069 协议描述了一种机制,建立 ACS(自动配置服务器 Auto Configuration Servers)对 CPE 进行安全的自动化配置管理的框架。下图为TR-069 设计图解。
TR-069图解设计
图 2-1 TR-069 图解设计
       TR-069 是一种应用层协议,具有广泛的适用性且无访问限制。TR-069 标准允许用户管理通用的所有设备,与设备的类型和制造商等无关,该规范确保了通过网络可以简单、安全的对设备进行远程集中性的管理。

适用型号

本文档适用于 Fanvil 门禁设备和话机设备
2.3. 目标受众
此文档是针对那些想了解 Dial plan 功能是如何改进的公司内部研发或者测试人员。

术语表

          ACS                 自动配置服务器(Auto-Configuration Server)。这是在宽带网络中负责客户终端设备自动配置,以实现高级服务的组成要素。
          CPE                 用户端设备(Customer Premises Equipment)。

话机配置 TR-069

话机默认状态下 TR-069 选项是没有开启的,用户可以直接登陆设备的 web 网页进行配置,下面以话机 X6 为例进行配置。
  •       使用管理员权限登陆话机的 web 页面
  •       点击系统—>自动部署—>TR069
  •       在对应的区域中配置相应的参数,如图:3-1
话机配置

配置项解释:
配置项解释
点击“提交”按钮,即可配置成功

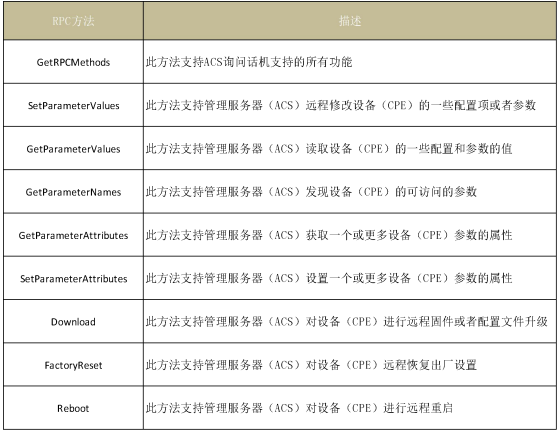

话机支持的 TR-069 RPC 方法

         RPC(远程过程调用)方法用于 CPE 和 ACS 之间的双向通信,ACS 通过使用 RPC 方法获取或设置参数来配置和监视 CPE 的参数。下面的表格描述了方位 IP 电话支持的 RPC 方法:
RPC方法
ACS 支持多种功能来使用上述 RPC 方法统一管理一系列 IP 设备,主要的功能主要又以下几点:
  •     自动配置和动态业务服务
               TR069 协议规定了 ACS 可以在 CPE 第一次上线或上线后的任何时候对 CPE 进行配置如: ACS 使用 CPE 函数中的 set 方法对 CPE 进行配置。
  •     软件和硬件镜像管理
               TR069 协议规定了软件和硬件版本号鉴权机制,和下载触发机制(CPE 和 ACS 都可以主动发起下载),以及下载失败后的通知机制
  •     状态和性能监控
               TR069 协议规定了一种 CPE 动态通知给 ACS 它自身状态的机制


支持 TR-111

        TR-111 是属于 TR-069 协议族的,是 TR-069 功能的拓展。TR-111 标准定义了两种拓展CMWP(TR-069 定义)机制,通过互联网网关,可以增强远程管理通过 LAN 连接的设备的能力。
这两种机制的简要总结如下:
  •  设备网关关联:允许 ACS 管理设备通过识别该设备连接的关联网关。
  • 通过 NAT 网关连接请求:允许 ACS 使用在 NAT 网关后面运行的设备发起 TR-069 会话。
5.1. 设备网关关联
        由于 CPE 没有直接显示在互联网,因此无法直接与 CPE 联系。 这个机制用于将 CPE 与CPE 所连接的网关相关联连接的。这种关联在信息或发现中与 ACS 进行通信 CPE 发送的消息,则 ACS 可以确定网关的身份并与网关建立会话。 连接网关必须符合 TR-111 规范。
5.2. 通过 NAT 网关连接请求
        当 CPE 位于 NAT 网关后面并分配一个专用地址,通过 NAT 网关,CPE 必须与 ACS 进行NAT 绑定,那么 ACS 可以启动与 CPE 的会话。 为了完成通信,ACS 必须与用于需要新的基于 UDP 的连接请求机制的 STUN 服务器相关联。

TR-069 协议的参数模型

网络架构上包含两种设备类型,因此包含两套数据模型:
  • 网络网关设备(Internet Gateway Device)
  • 网关下的普通局域网设备(LAN Device)
TR069 协议定义了其中网关设备的数据模型
  • 参数名:使用由类似树型的点分层关系组织起来。树干为需要配置的对象,树叶为具体配置参数,所有配置参数都具有是否可读写属性。
  • 参数类型:基于 SOAP 的数据类型
下表列出了方位 IP 设备支持的主要的参数模型。
设备信息:
设备信息
TR-069 相关信息
TR-069 相关信息
SNTP(简单时间协议)
简单时间协议
路由/桥模式下的设备的配置
路由/桥模式下的设备配置
LAN 口设备信息
LAN口设备信息

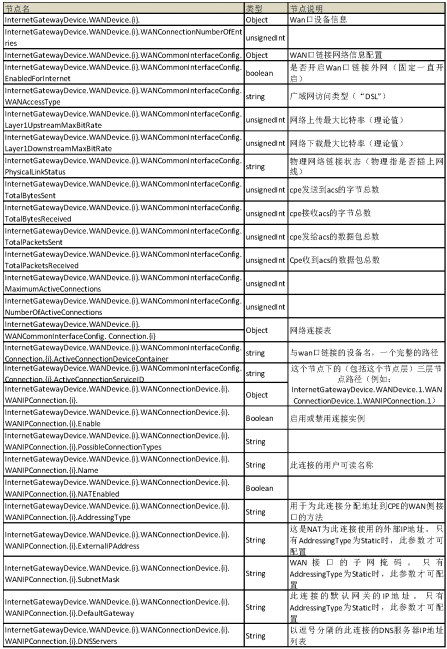

WAN 口设备信息
WAN口设备配置
用户界面信息
用户界面信息
VoIP 相关信息
voip信息
voip信息
VOIP信息
VOIP信息
