SIP网关如何DIY成强大的音视频对讲系统

更新时间:2023-08-23

概述

        SIP网关怎样变成一款成强大的音视频联动系统呢?下面我一起来看看:        SIP网关是专门对行业用户需求研发的一款SIP音视频对讲,媒体流传输采用标准IP/RTP/RTSP协议。它很好的继承了方位话机稳定性好、电信级音质的优点,且完美兼容当下所有基于SIP的主流IPPBX/软交换/IMS平台,如Asterisk, Broadsoft, 3CX, Elastix 等。它集多种功能接口于一体:对讲、广播、视频、安防、录音、采播,适应多种使用环境,方便快速部署设备。

一张图展现:

联动外设
从上图可以看出,可以接多种接口:①  扬声器接口、② 耳机接口、③ 指示灯接口、④ 一键呼叫接口、⑤ 麦克风接口、⑥ 开关量输入接口、⑦ 开关量输出接口、⑧ 电源输入接口、⑨ 摄像头接口、⑩ 以太网接口、⑪网络/注册指示灯、⑫音量调节键、⑬恢复出厂键、⑭录音输出接口、⑮接地螺丝。

SIP网关 SIP网关行业应用:SIP广播、分离式门禁对讲、分离式对讲、可视对讲、电梯对讲、停车场对讲、SIP报警柱、SIP广播音柱。

 SIP网关行业应用说明

一、应急IP对讲应用:

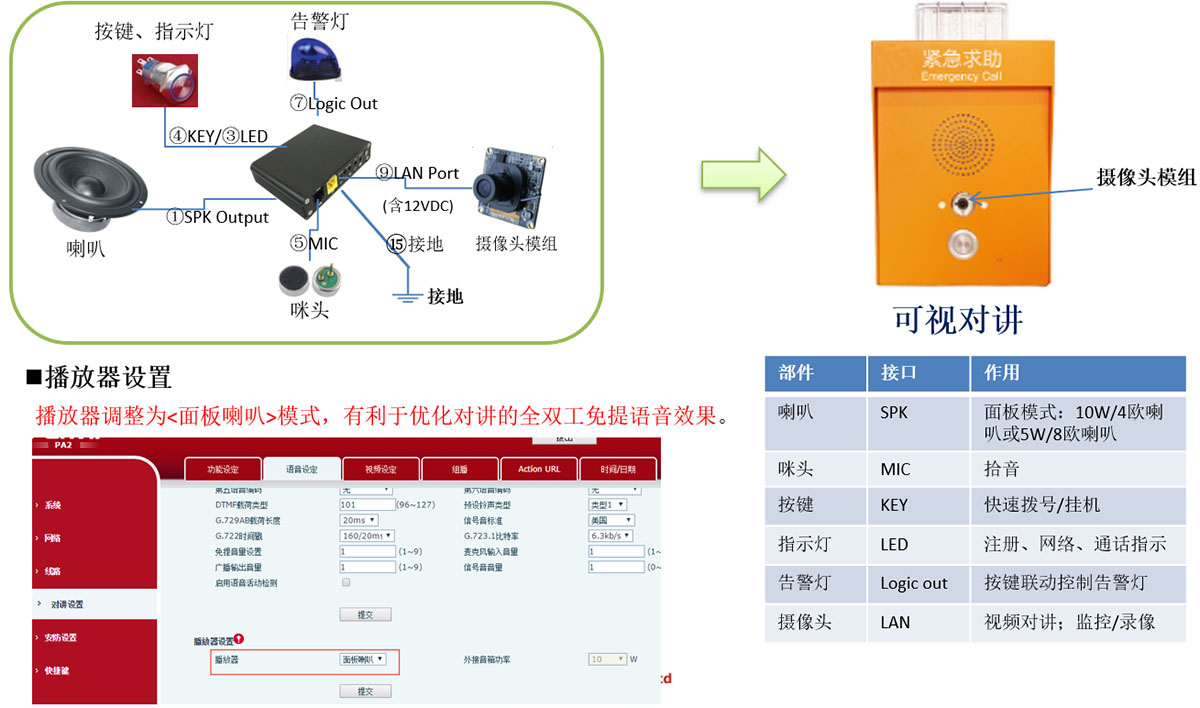

SIP网关连线方式,使用方位提供的摄像头模组,DIY可视应急对讲。
SIP网关连线方式
二、视频联动应用:
与海康/大华摄像头联动,DIY应急
可视IP对讲。
与海康/大华摄像头联动实现IP可视对讲
播放器设置:播放器调整为<面板喇叭>模式,有利于优化对讲的全双工免提语音效果。

部件 接口 作用
喇叭 SPK 面板模式:10W/4欧喇叭或5W/8欧喇叭
咪头 MIC 拾音
按键 KEY 快速拨号/挂机
指示灯 LED 注册、网络、通话指示
告警灯 Logic out 按键联动控制告警灯
录音输出 Record 与摄像头音频输入对接,
实现音视频同步录像

三、电梯IP对讲应用

电梯IP对讲应用
【注意】播放器调整为<面板喇叭>模式,有利于优化对讲的全双工免提语音效果。

四、DIY可视分离式对讲

银行/多媒体教室对讲应用:与海康/大华摄像头联动,
银行/多媒体教室IP对讲应用
【注意】
播放器调整为<面板喇叭>模式,有利于优化对讲的全双工免提语音效果。分离式面板与SIP网关连接时,MIC线建议采用独立的带屏蔽双绞线,地线连接SIP网关和面板,有利于改善音质(干扰消除);喇叭/按键/LED灯可以采用同一股线。
门禁IP对讲应用:
门禁IP对讲应用
【注意】
l播放器调整为<面板喇叭>模式,有利于优化对讲的全双工免提语音效果。
l分离式面板与PA2连接时,MIC线建议采用独立的带屏蔽双绞线,地线连接PA2和面板,有利于改善音质(干扰消除);喇叭/按键/LED灯可以采用同一股线。

五、DIY SIP音柱:

DIY音柱
【备注】小于30W的音柱,可以使用PA2直接音频扩音输出驱动;大于30W的音柱,需要使用PA2的headset(Audio line out)音频输出与有源音箱音频输入端对接,实现音柱的DIY。

常见问题:

1)PA2用作广播时,如何选择喇叭功率?

PA2用作广播时,需要根据应用场景的需要来选择合适的喇叭功率,外置喇叭通常可以有三种选择10W/20W/30W,注意此时需要匹配相应的供电电源,两者间的关系为:
PA2电源 输出功率 喇叭类型 备注
POE 10W 10W/4欧 5W/8欧
12V/2A DC 10W 10W/4欧 5W/8欧
18V/2A DC 20W 20W/4欧 10W/8欧
24V/2A DC 30W 30W/4欧 15W/8欧
l相应的软件设置
软件设置
调整<播放器>类型,选择<外置音箱>,同时根据实际需要,调整<外接音箱功率>参数,可选择的选项为:10W/20W/30W,输出功率不能大于音箱的额定功率,否则容易烧坏音箱。

2)为什么对讲语音效果不好?

       如果采用对讲面板模式连接喇叭和麦克风,此时需要选择合适的喇叭,才能达到较好的全双工免提效果,这种模式下,建议选择5W/8欧的喇叭。除此之外,外壳的设计对音效影响也较大,需要特别注意,让喇叭和麦克风的距离尽量远。同时面板内部,要做好喇叭和麦克风的密封。喇叭贴上泡棉,有利于降低喇叭发声时,与面板接触产生振动。麦克风最好要使用咪头套来固定安装,有利于降低外部的干扰。
相应的软件设置
系统默认为<面板喇叭>模式,即为有外壳的对讲面板终端,为了保证免提对讲语音效果以及避免损坏喇叭,对讲时输出功率限定在10W以内 。
对讲面板终端设置

3)为什么麦克风有噪音?

需要检查麦克风屏蔽线、面板外壳和PA2接地是否良好。
麦克风连接的注意事项:
麦克风连接线尽量短,建议不要超过1.5米。
建议使用驻极体电容式麦克风,灵敏度:-38dB,偏置电压2.2V。
麦克风信号线建议使用带屏蔽线缆,并把屏蔽层线缆两端分别连接外壳和⑮的接地螺丝,提高抗干扰。
分离式面板与PA2连接时,MIC线建议采用独立的带屏蔽双绞线;喇叭/按键/LED灯可以采用同一股线。
麦克风有噪音处理
