微波中继系统

1)微波中继系统概述
            利用微波的视距传播特性, 经中继站转发信号而实现的无线电通信称之为微波中继通信。地面微波中继通信系统如图 2.10 所示。目前微波中继通信系统中还是以 15GHz 以下的频段为主。对于地面微波中继通信, 考虑到微波在空间是沿直线 ( 视距) 传播和传播过程中的衰落等因素, 为了获得稳定的传播特性, 传输距离一般在 40km 左右, 所以每隔一段距离就设置一个微波中继站。中继站的收信天线把前一站传来的微波信号接收下来, 加以必要处理, 再通过另一天线向下一站发送, 这样在地面上一站接一站的往前传送下去直至终端站, 组成一个微波中继通信系统。
2)微波中继通信系统的分类
            按照传送的信号形式可分为模拟微波中继通信系统和号字微波中继通信系统。目前主要采用的是号字微波中继通信系统。

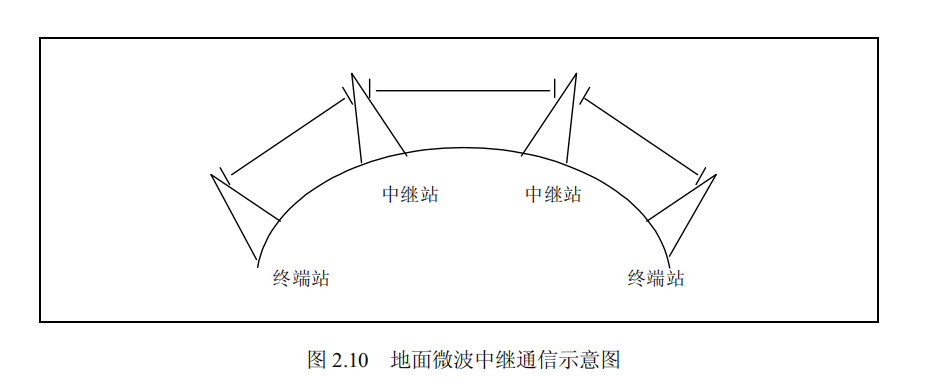

地面微波中继通信示意图
