频分复用(FDM)

            可以把基带信号通过各种不同的调制方法搬移到较高的频段上去。通常一般的信道带宽都大大地大于基带信号的带宽, 因此在通信系统中, 在信道上只传输一个基带信号是很不经济的, 所以实际的通信系统都是要进行复用的。频率复用是模拟通信系统中常用的一种方法, 频分复用就是借助于频谱搬移技术实现多路信号在同一信道中同时传输。
            若我们要传输 n 路信号, 每个信号的频谱均限制在 W ( Hz) 以下, 现在我们将这 n 路信号分别以SSB 方式 (其它调制方式也可以) 调制到 W1、W2、…、Wn 频段上, 为了使各个信号的频谱在信道上不重叠, 应使各个相邻载波之间的间隔至少要为 W ( Hz ), 然后把各占据不同频率位置的儿个已调信号组合在一起 (即相加), 再送入信道, 显然这样组合的已调信号至少要占据 nW ( Hz)的带宽。这种组合信号到达接收端后,用儿个中心频率为 W1、W2、…、Wn , 带宽为 W ( Hz ) 的带通滤波器将组合信号进行滤波分离, 分离后的各个 SSB 信号, 再通过各自的解调器恢复出相应的基带信号。

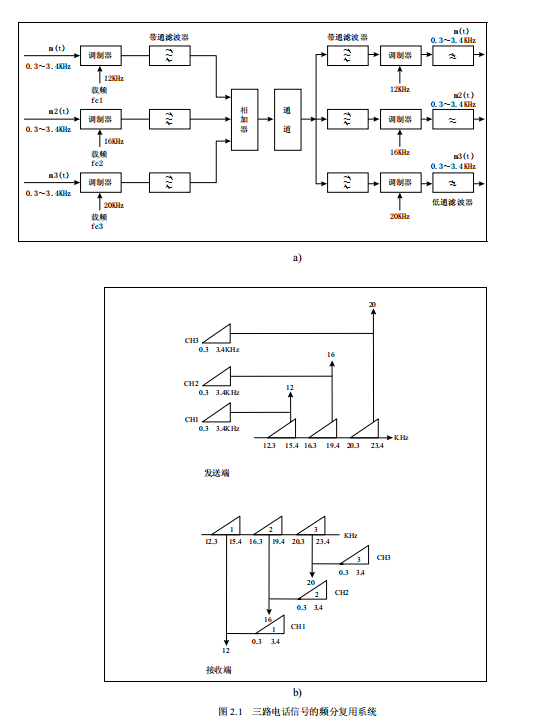

三路电话信号的频分复用系统
            由于话音信号频率为 0.3~3.4 ( kHz ), 再考虑到保护频率的间隔, 所以, 每路载波采用 fc1、fc2、fc3 的间隔均为 4 ( kHz), 即分别为 12 ( kHz )、16 ( kHz) 和 20 ( kHz )。
