T-S组合型数字交换网络

这里介绍几种典型的T-S组合型数字交换网络的结构,着重说明其可扩充性和主要的技术数据。
(1)单T级及其扩容方法
            容量不太大时可采用单T级左.换网络,通常为用户交换机所采用。现代的用户交换机的容量要求也很大,希望交换网绮的结构能经济地适应容量的扩充。因此在较小容量时仍采用单T级结构,在容量增加时的扩容方法一般有以下三种:
①单级T扩展为T—S—T结构
            当容量超出单级T的最大容量时引入S级,从而形成T-S-T结构。当然,系统设计要考虑到交换网络结构的变化。NEAX-2400系统采用这种方法。
②单级T扩展为T—T—T结构
            MD110采用这种方法。当容量较小时,可用单T级的LIM(线路接口模块)或两个LIM互连完成交换功能,当LIM数再增多时,要引入GS(群交换模块),通过GS中的T级完成交换功能,形成T—T—r结构。图4.15给出了MD110在容量增大时的配置情况。

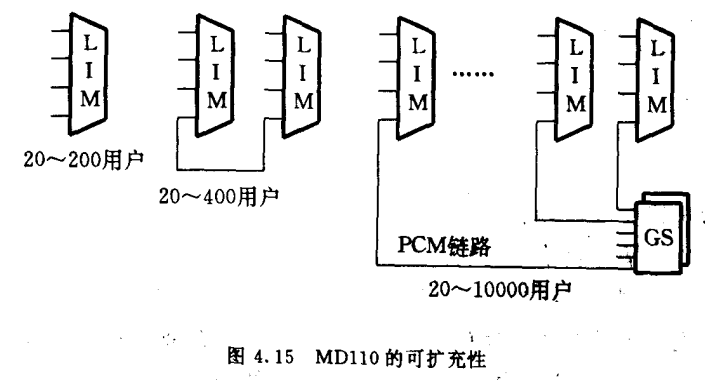

MD110的可扩充性
③单级T的复接结构
            一个交换模块时采用单级T网络。超过一个交换模块时,每个模块要使用多个T单元,形成复接关系。我国研制的pDS-800用户交换机早已采用这种结构,每200门为一个模块。在页有200门时,可只使用一个256时隙的T单元。当超过200门,例如800门时要用四个交换模块,每个模块中要用四个T单元.,共用16个T单元,复接方法见图4.16。实际上,这种单级T的复接相当于空分交叉单元的复接,例如用4个4X4交换单元复接为8X8矩阵,用16个4X4交换单元复接为16X16矩阵,按平方而增长。
单T级的复数
(2)T-S—T网络及其扩容方法
            T-S-T网络扩容的基本方法是将空分S级划分为几个阶段扩展,随着S级的扩展,T级模块数可以增加,从而增大了容量。以AXE-10系统为例,S级最终可为128X128的交叉矩阵,但以32X32为S级的基本模块,扩充步骤如表4.9及图4.17所示。
T-S-T网络的扩充步骤
(3)S级数可变的结构
            EWSD的交换网络有DE3、DE4、DE5三种结构,DE3、DE4为T-S-T结构,DE5为T-S3-T结构°DE3、DE4、DE5在硬件结构上不能平滑过渡,可按不同的终局容量选择最佳方案。DE5又可分为DE51、DE52、DE53,也用增加S3级模块来扩充容量。表4.10中给出几种交换系统的数字交换网络的技术数据,以供参考。
几种数字交换网络的技术数据
T-S-T网络的扩充交换流程
