话路设备

            话路设备,即话路子系统的具体组成随交换机的类型和用途而有所不同。例如,市话交换机具有大量的用户终端接口——用户电路,长话交换机没有用户终端接口,但具有与半自动座席的接口,而长市合一交换机则两者兼具;又如用户交换机通常具有话务台。局用市话交换机基本的话路设备是用户终端接口、中继线终端接口、信令部件以及提供连接通路的交换网络。
(1)数字交换网络
            数字交换网络是话路设备中的核心设备。需要建立交换连接关系的其它话路设备,如用户设备、中继设备、信令部件等都要终接在交换网络上。逋常,交换网络在处理机的控制下,建立任意两个终端之间的连接。连接各种终端设备的交换网络可称为选组级。数字交换机中的选组级应采角敛字交换网络(DSN—D逐taiSwitchingNetwork),直接对数字化的话音信号进行交换。因此,各种话路设备应以数字复用线接至交换网络。
程控数字交换机基本结构
构成数字交换网络的基本交换单元是时间接线器(T)、空间接线器(S)或者是空时结合交换单元(T/S)。
(2)用户电路
            每一个电话用户通过用户线接到交换机的用户电路。用户电路是用户线的终端接口;可称为用户线接口电路(SLIC——SubscriberLineInterfaceCircuit),也简称为用户接口电路(LIC)或用户电路(LC)。按照用户线是模拟的还是数字的,应配以相应的模拟用户接口或数字用户接口。目前,大量的是模拟用户线,数字交换机的模拟用户接口电路的功能比较复杂,称之为BORSCHT功能,见图4.2。BORSCHT的含义如下:

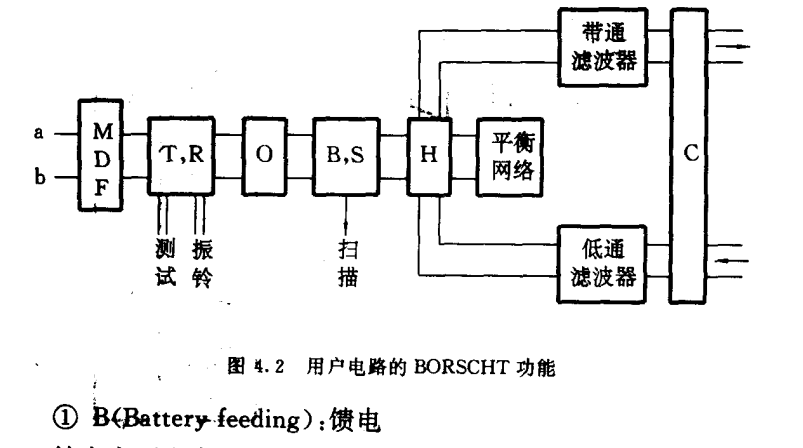

用户电路的BORSCHT功能
①B(Battery-feeding):馈电
            供里电压通常为一48V,可采用恒流馈电方式,以向用户提供所需的额定电流•
②O(OvervoltageProtection):过压保护
            用户电路及交换网络由不少集成电路构成,为了免受用户线遇霞电聚市或高听线碰撞沔第器的损案?应在用户岛廉采取二次保拱
③R(Ringing):振铃
            高压的铃潇不能进入数字交换网络,铃流应经由用户电路送出。因此在用户电路中通常含有振铃继电器,可由软件控制振铃继电器的断续动作,以向被叫用户送出铃流。
④S(Supwrvisjpa):
            在摘机、挂机或脉冲发号时所引起的回路状态变化,应该反能在用户电路的扫描点上,以由处理机读取和判别状态的变化,这就是用户电路的监视功能。
⑤C(Codec):
            编译码用户电路可采用单路编译码器,使得在每个用户电路实现编译码,然后合并成PCM的串行比特«oCodec通常与滤波器、增益调整器配合使用,完成A/D和D/A变换功能。
⑥H(Hybvidcircuit):混合电路
            模拟用户线为二线,而PCM数字信号是四线传输,所以采用混合电路进行2/4线转换,并具有平衡网络,以匹配用户线的阻抗。
⑦T(Test)
            用户电路通常具有一个测试继电器,控制测试继电器的动作可将用户的内、外线分开,分别进行测试。
(3)用户级.
            用户级用来完成话务集中的功能,将一群用户经用户级集中后以较少的链路接至选组级。实际上,就是实现性条入线与m条出线之间的连接,。叭用户级的交换结构要比选组级简单得多。所以要进行话务集中,是因为用户线的利用率不高,用户线的双向话务量约为0.15-0.25EH,相当于忙时仅有15%〜25%的时间在占用,如果每个用户电路均直接接到选组级交换网络,则连接线的利用率不高,而且要大量增加交换网络的端口数。
(4)远端用户级
            远端用户级的基本功能与局内用户级相似,相当于将用户级从局内移出而装在远端,若干用户经集中后以数字中继接至母局,也可称为远端模块。
