IP网络电话结构模型和实现

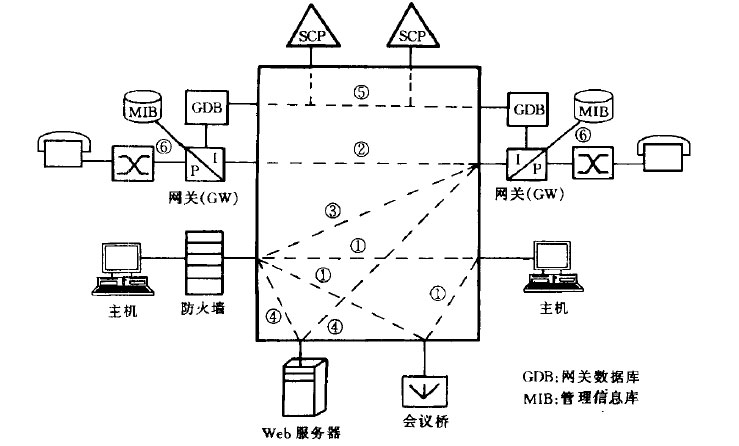

  综合以上所述,可以给出IP网络电话的结构模型如下图所示。它包含如下几类信息流:
(1)PC-PC:实现PC至PC通信,包括会议电话。
(2)GW-GW:实现经由IP网络的电话-电话通信。
IP网络电话结构模型
(3)PC-GW:实现PC-电话通信。
(4)PC-Web服务器-GW:实现PC控制的电话-电话通信(PINT服务)。
(5)GW数据库-SCP:配合实现PINT服务。
(6)GW-MIB:实现网络管理。
IP电话的实现有两类方法:
1.桌面方法
  桌面方法就是PC机间直接通话。每个桌面配备VOiP终端,可以进行远程直接通信。这可视作IP电话的初级阶段,可用于企业内部,不涉及计费和权限问题。
2.服务器方法
  服务器为网络共享设备,完成用户权限、计费、资源管理等功能,由此可以构成IP电话运营系统。在H.323系统中,网闸就是服务器,也可以置于网关中;在SIP系统中,定义和使用了若干种不同功能的服务器。
ITS系统示例

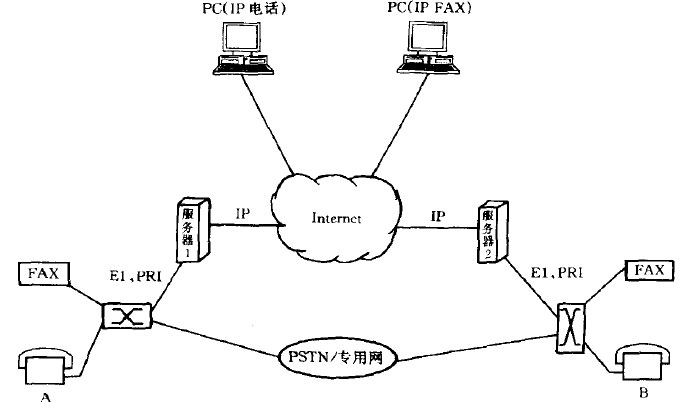

  现以朗讯公司的因特网电话服务器(ITS-InternetTE1ephonyServer)系统为例说明服务器方式的实现原理。图1.10为其网络示意图,其中服务器兼作网关,ITS系统提供了电话和传真通信的第二条通路。设其用于专用网,则PBX可以根据最小成本选路原则自动选择ITS系统;或者由用户加拨前缀选定ITS系统;也可以通过PBX设定选路方式,如传真机终端一律使用ITS系统,话音通信则可以使用ITS或电路交换网。
  当用户A拨号呼叫用户B时,PBX将其接至服务器l。该服务器通过Internet呼叫服务器2,后者再将呼叫接至B所在的交换机。其后通话过程和普通电话相同,用户使用过程和常规电话相同,感觉不到是在使用IP电话系统。如果IP网络的服务质量低于预定门限值,则可自动返回PSTN系统。
