双折射的3种特例-光通信

       光的双折射
       偏振光与光轴的关系虽然不同,但均垂直投射到方解石晶体切割出来的薄片上,会产生不同的现象,如图所示。图a表示晶片切割成光轴与晶体的表面垂直,偏振光与光轴平行投射到晶片上,o光和e光均以o光的速度υo无偏向地通过晶片。所以出射光束有与入射光束相同的偏振特性,此时的方解石表现得与各向同性晶体一样,o光和e光没有任何区别。图b表示另外一种特例,所用的晶片切割成光轴与晶片的表面平行,入射光束虽然无偏向地传播,但在晶体内o光以υo传播,e光以与υo不同的速度υe传播,o光和e光在互相正交的方向上偏振。
       图c使用的晶片光轴与晶片的表面成任意角,在这样切割成的晶片中,产生两条分开的光束,以不同的速度通过晶体。图d使用的晶片与图c的相同,并且画出两条与图c一样的出射光束,在互相正交的方向上偏振。

双折射

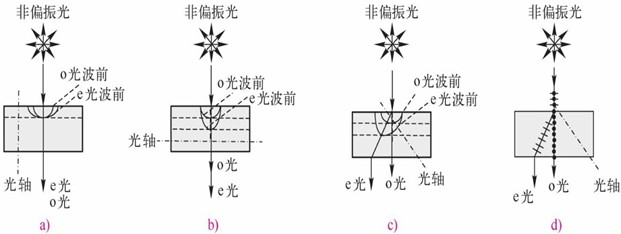

偏振光与光轴的关系不同,投射进入方解石晶片上的非偏振光产生不同的双折射现象
a)入射光与光轴平行,不发生双折射,也没有速度差
b)入射光与光轴垂直,不发生双折射,但有速度差
c)入射光与光轴成一定角度,发生双折射,并有速度差
d )同图c,但偏振态和出射光线都表示出来了
